피난계단, 특별피난계단 설치기준 및 설치대상

안녕하십니까! 오늘은 피난계단과 특별피난계단에 대해 알아보겠습니다~~

일단 계단은 3가지의 종류가 있습니다.

1. 직통계단 2. 피난계단 3. 특별피난계단

' 직통계단 '

건축물의 모든 층에서 피난층 또는 지상으로 직접 연결되는 계단

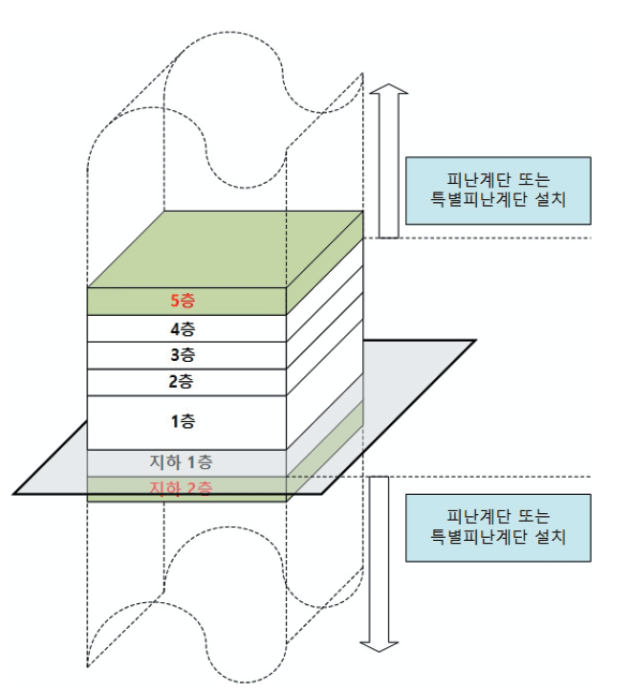

건축물의 5층이상 또는 지하 2층 이하의 층으로부터 피난층 또는 지상으로 통하는 직통계단은 피난계단 또는 특별피난계단으로 설치

' 피난계단 '

설치기준 : 지하 2층 이하 또는 지상 5층 이상 건축물

설치 예외) 1. 5층 이상인 층의 바닥면적을 200㎡ 이내마다 방화구획한 경우

2. 5층 이상인 층의 바닥면적 합계 200㎡ 이하인 경우

피난계단은 실내나 실외에 모두 설치할 가능성이 있어, 「건축법」은 피난계단의 요건으로 실내·외를 구분하여 각각 규정하고 있습니다. 피난계단은 실내·외를 막론하고 공통적으로 ① 직통계단이어야 하며, ② 돌음계단으로 할 수 없습니다(피난방화규칙 제9조 제3항).

1. 건축물의 내부에 설치하는 피난계단의 구조

가. 계단실은 창문ㆍ출입구 기타 개구부를 제외한 당해 건축물의 다른 부분과 내화구조의 벽으로 구획할 것

나. 계단실의 실내에 접하는 부분(바닥 및 반자 등 실내에 면한 모든 부분을 말한다)의 마감(마감을 위한 바탕을 포함한다)은 불연재료로 할 것

다. 계단실에는 예비전원에 의한 조명설비를 할 것

라. 계단실의 바깥쪽과 접하는 창문 등은 당해 건축물의 다른 부분에 설치하는 창문 등으로부터 2미터 이상의 거리를 두고 설치할 것

마. 건축물의 내부와 접하는 계단실의 창문 등(출입구를 제외한다)은 망이 들어 있는 유리의 붙박이창으로서 그 면적을 각각 1제곱미터 이하로 할 것

바. 건축물의 내부에서 계단실로 통하는 출입구의 유효너비는 0.9미터 이상으로 하고, 그 출입구에는 피난의 방향으로 열 수 있는 것으로서 언제나 닫힌 상태를 유지하거나 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 된 60+ 방화문(이하 “60+방화문”이라 한다) 또는 방화문(이하 “60분 방화문”이라 한다)을 설치할 것. 다만, 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 할 수 없는 경우에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다.

사. 계단은 내화구조로 하고 피난층 또는 지상까지 직접 연결되도록 할 것

2. 건축물의 바깥쪽에 설치하는 피난계단의 구조

가. 계단은 그 계단으로 통하는 출입구외의 창문 등으로부터 2미터 이상의 거리를 두고 설치할 것

나. 건축물의 내부에서 계단으로 통하는 출입구에는 60+방화문 또는 60분 방화문을 설치할 것

다. 계단의 유효너비는 0.9미터 이상으로 할 것

라. 계단은 내화구조로 하고 지상까지 직접 연결되도록 할 것

' 특별피난계단 '

설치기준 : 11층 이상 건축물(공동주택:16층 이상), 지하 3층 이하인 층

판매시설의 용도로 사용하는 층으로부터 직통계단은 그중 1개소 이상을 특별피난계단으로 설치

설치 예외) 1. 바닥면적 400㎡ 미만인 층

2. 편 복도실 공동주택

특별피난계단의 가장 큰 구조적 특징은 부속실을 거쳐서 계단실과 연결된다는 점입니다. 다시 말해서, 피난동선이 ‘거실→계단실’이면 피난계단, ‘거실→부속실→계단실’이면 특별피난계단입니다. 예를 들어 계단실 문을 열고 한 번 더 문을 열어야 계단이 보이는 경우, 이 계단이 특별피난계단입니다.

특별피난계단의 구조는 크게 부속실이 실내에 위치한 경우와 외부(노대(露臺), 발코니, (※발코니의 정의 참조))에 있는 경우로 구분하여 규정하고 있으며, 부속실의 위치와 무관하게 공통적으로 ① 직통계단이어야 하며, ② 돌음계단으로 할 수 없습니다(피난방화규칙 제9조 제3항)

특별피난계단 : 부속실을 설치하는 경우(부속실에 1㎡ 이상의 개폐창이 설치)

특별피난계단 : 부속실을 설치하는 경우 (피난계단(왼쪽)과 특별피난계단 구조로 설치해야 하는 대상)

가. 건축물의 내부와 계단실은 노대를 통하여 연결하거나 외부를 향하여 열 수 있는 면적 1제곱미터 이상인 창문 또는 배연설비가 있는 면적 3제곱미터 이상인 부속실을 통하여 연결할 것

나. 계단실ㆍ노대 및 부속실은 창문 등을 제외하고는 내화구조의 벽으로 각각 구획할 것

다. 계단실 및 부속실의 실내에 접하는 부분의 마감은 불연재료로 할 것

라. 계단실에는 예비전원에 의한 조명설비를 할 것

마. 계단실ㆍ노대 또는 부속실에 설치하는 건축물의 바깥쪽에 접하는 창문 등은 계단실ㆍ노대 또는 부속실외의 당해 건축물의 다른 부분에 설치하는 창문 등으로부터 2미터 이상의 거리를 두고 설치할 것

바. 계단실에는 노대 또는 부속실에 접하는 부분 외에는 건축물의 내부와 접하는 창문 등을 설치하지 아니할 것

사. 계단실의 노대 또는 부속실에 접하는 창문 등(출입구를 제외한다)은 망이 들어 있는 유리의 붙박이창으로서 그 면적을 각각 1제곱미터 이하로 할 것

아. 노대 및 부속실에는 계단실외의 건축물의 내부와 접하는 창문 등(출입구를 제외한다)을 설치하지 아니할 것

자. 건축물의 내부에서 노대 또는 부속실로 통하는 출입구에는 60+방화문 또는 60분 방화문을 설치하고, 노대 또는 부속실로부터 계단실로 통하는 출입구에는 60+방화문, 60분 방화문 또는 30분 방화문을 설치할 것. 이 경우 방화문은 언제나 닫힌 상태를 유지하거나 화재로 인한 연기 또는 불꽃을 감지하여 자동적으로 닫히는 구조로 해야 하고, 연기 또는 불꽃으로 감지하여 자동적으로 닫히는 구조로 할 수 없는 경우에는 온도를 감지하여 자동적으로 닫히는 구조로 할 수 있다.

차. 계단은 내화구조로 하되, 피난층 또는 지상까지 직접 연결되도록 할 것

카. 출입구의 유효너비는 0.9미터 이상으로 하고 피난의 방향으로 열 수 있을 것
